    具有调丝结构的C型电火花线切割机床

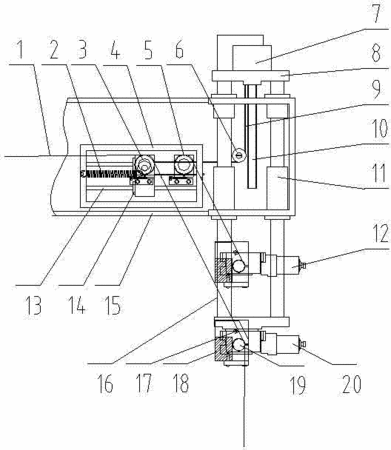

      摘要:本发明涉及了一种具有调丝结构的C型电火花线切割机床。其特征在于:上臂偏离立柱一侧的上臂上安装有固定架,固定架上装有导向杆,安装有过渡导轮的过渡导轮座通过直线轴承安装于导向杆上,过渡导轮座上还装有动滑轮,它还包括拉簧,拉簧一端固定于固定架上,另一端固定于过渡导轮座上,它还包括一个定滑轮,与升降切割头固定的钢丝绳绕经定滑轮后,绕过动滑轮并固定于固定架上。当升降切割头向上运动时,过渡导轮座向偏离立柱一侧运动,当升降切割头向下运动时,过渡导轮座上向立柱一侧运动,绕经过渡导轮和上主导轮的电极丝的与加工区电极丝间的夹角保持不变,这就减小了电极丝磨损,并使加工区电极丝的张力更均衡,方便地实现了发明目的。
    • 专利类型发明专利
    • 申请人江苏三星机械制造有限公司;
    • 发明人王炎秋;
    • 地址225300 江苏省泰州市海陵区城东街道春风路西首三星公司
    • 申请号CN201210325918.4
    • 申请时间2012年09月06日
    • 申请公布号CN103658886A
    • 申请公布时间2014年03月26日
    • 分类号B23H7/02(2006.01)I;B23H7/10(2006.01)I;
