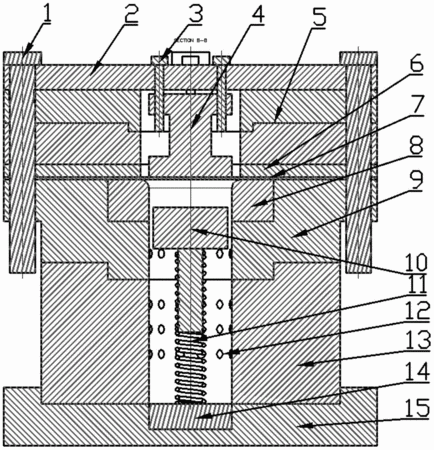

摘要：本发明提供了一种平板件电磁脉冲拉深成形集成化实验平台，包括垫板、放电线圈、垫块、压边圈、液压块、凹模、凹模固定座、弹簧挡块、弹簧、支撑座、弹簧底座和底座；凹模固定座、压边圈、垫块和垫板通过多个紧固件固定连接在一起；支撑座和凹模固定座上与凹模内孔对应的位置均设置有下通孔，弹簧挡块设置在下通孔内，通过一弹簧支撑在支撑座上；弹簧安装在弹簧底座上，弹簧底座嵌入到底座中，弹簧挡块的位置与放电线圈的位置相对。本发明通过结合电磁成形能量装置与测量装置，实现了平板件电磁多次拉深成形且各种工艺参数可调可控可测的集成化实验平台，本发明可以实现不同种类、不同板厚的平板材料电磁脉冲拉深成形。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人李建军;马慧娟;黄亮;刘贤龙;莫健华;汪志强;骆文勇;雷振禹;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201310634461.X
- 申请时间2013年11月29日
- 申请公布号CN103639286B
- 申请公布时间2015年09月23日
- 分类号B21D35/00(2006.01)I;B21D22/20(2006.01)I;B21D26/14(2006.01)I;
