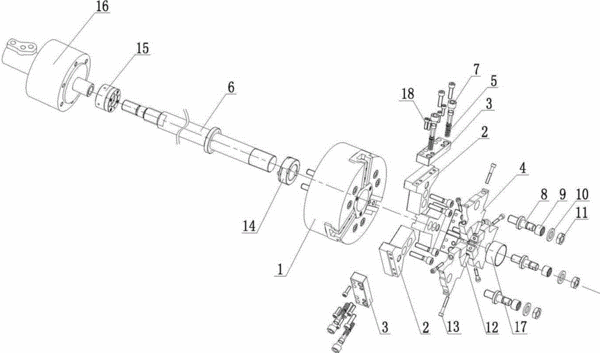

摘要:本发明涉及一种三爪卡盘的自动调心夹紧机构,包括三爪高速中空油压夹头、浮动夹爪座、固定板、浮动夹爪体、压缩弹簧、拉杆以及中实回转油缸;浮动夹爪座固定在爪高速中空油压夹头的一侧;固定板安装在浮动夹爪座的顶部,其上螺接有调节螺钉;于浮动夹爪座的一侧固定有一固定轴,固定轴上设有一滚针轴承,浮动夹爪体枢接于滚针轴承上;于固定轴上设有垫圈和六角扁螺母,该垫圈抵接在浮动夹爪体的外侧;压缩弹簧的一端收容并抵接于浮动夹爪体上,另一端抵接至调节螺钉上;拉杆一端连接三爪高速中空油压夹头,另一端和中实回转油缸连接。本发明具有夹持力均匀,能够保证产品中心与卡盘中心重合,并可夹持壁薄、长、不规则产品等诸多优点。
- 专利类型发明专利
- 申请人浙江陀曼精密机械有限公司;
- 发明人章小斌;梁永超;章跃军;
- 地址312500 浙江省绍兴市新昌县新昌工业园区新柿路29号
- 申请号CN201310654143.X
- 申请时间2013年12月09日
- 申请公布号CN103624282B
- 申请公布时间2015年10月28日
- 分类号B23B31/10(2006.01)I;
