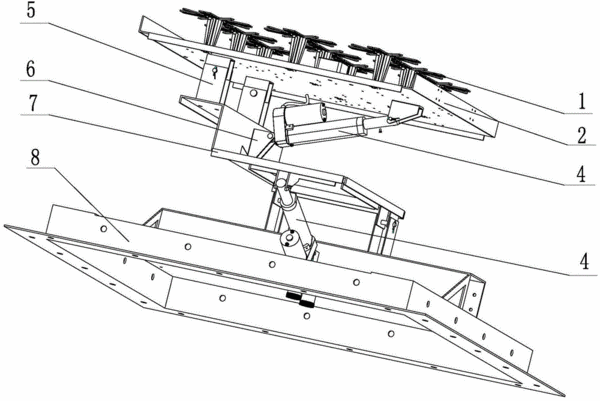

摘要:本发明提供一种空域覆盖天线的角度二维调节遥控系统。其采用空间交错90°的双层布置结构,每一层都安装一个电动伸缩推杆装置,两个电动伸缩推杆在空间上呈交错90°的双层布局结构,分别控制天线的水平方向和垂直方向的角度调节,两个方向的具体角度调节值由二维倾角传感器来反馈显示,远程遥控角度的变化调整是通过操纵远程遥控器面板的两个按钮来实现,通过每个按钮的上下控制实现对应水平、垂直方向的正负角度调节,遥控距离为L。本发明的角度调整范围能够满足天线对空域的覆盖范围的所需,结构简单容易操作,适用于天线角度二维调节的广泛应用中。
- 专利类型发明专利
- 申请人武汉虹信通信技术有限责任公司;
- 发明人邢军军;杨能文;石萌;曾伟;熊南金;吴晗;黄强;谢晖;
- 地址430073 湖北省武汉市东湖高新技术开发区东信路5号
- 申请号CN201310624654.7
- 申请时间2013年11月28日
- 申请公布号CN103606739A
- 申请公布时间2014年02月26日
- 分类号H01Q3/08(2006.01)I;G05B19/042(2006.01)I;
