    法兰型工件部装工具

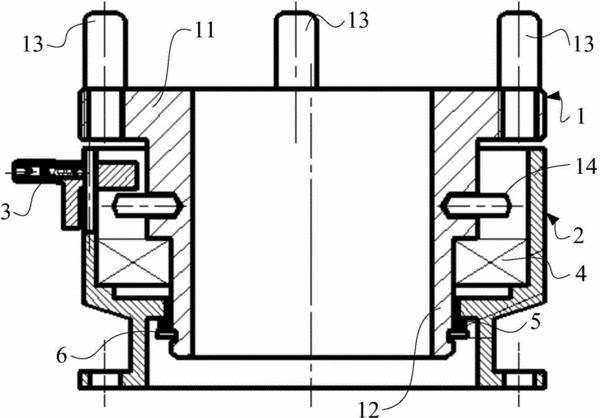

      摘要:本发明公开了一种法兰型工件部装工具,包括:卡盘,其为带有法兰面的中空阶梯轴,在所述法兰面上列阵式设有若干可拆卸的固定销,所述固定销根据法兰型工件形状安装在所述法兰面上用来卡住所述法兰型工件,在所述中空阶梯轴的轴颈处周向均匀设有若干用来阻止卡盘旋转的定位销;安装座,其为带有安装法兰的阶梯套筒,所述阶梯套筒的内部形状与所述中空阶梯轴的外围形状相当,所述中空阶梯轴通过轴承套装在所述阶梯套筒内,所述轴承安装在中空阶梯轴台阶与阶梯套筒台阶之间,在所述阶梯套筒侧壁上设有安装窗口;定位拨片,其滑动安装在所述安装窗口内,通过所述定位拨片的卡头落于所述定位销的间隙用来锁住所述卡盘旋转。该工具操作简单,提高工件部装效率。
    • 专利类型发明专利
    • 申请人广西玉柴机器股份有限公司;
    • 发明人吴培柱;朱岩;潘志红;赵泽健;
    • 地址537005 广西壮族自治区玉林市天桥西路88号
    • 申请号CN201310610980.2
    • 申请时间2013年11月26日
    • 申请公布号CN103600247A
    • 申请公布时间2014年02月26日
    • 分类号B23Q3/06(2006.01)I;B23P19/10(2006.01)I;
