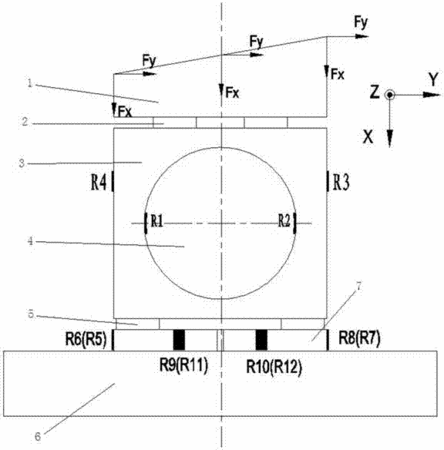

摘要：本发明公开了一种用于汽车后桥测试系统的三维力传感器，属一种力传感器，所述三维力传感器中包括弹性体结构的受力部分、中间部分与固定部分，所述受力部分置于中间部分的上方，固定部分置于中间部分的下方，所述中间部分的中部附近设有呈横向的通孔，所述中间部分与固定部分之间还设有接线座，所述接线座中间部分上均贴有多个应变片，通过在弹性体结构上增设横向的通孔，有效地提高了传感器对三维力测量的精度和降低了多维力传感器的维间耦合的问题，结合在中间部分上部和下部设计的台阶结构，进一步降低维间的耦合，依靠三组应变片分别测量X轴、Y轴及Z轴方向上的力，且传感器上没有运动部件，因此灵敏度高，测量准确，固有频率高。
- 专利类型发明专利
- 申请人南京神源生智能科技有限公司;
- 发明人戴振东;姚举禄;吉爱红;相立峰;
- 地址210000 江苏省南京市白下区标营4号紫荆大厦5层1号
- 申请号CN201310470732.2
- 申请时间2013年10月10日
- 申请公布号CN103575435B
- 申请公布时间2015年08月19日
- 分类号G01L1/22(2006.01)I;G01M17/04(2006.01)I;
