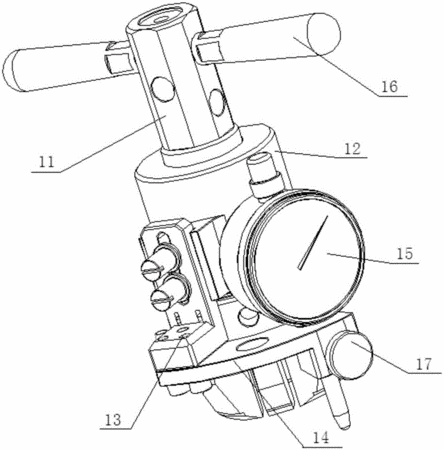

摘要：本发明公开了一种机油冷却器螺套垂直度检具。该检具包括：螺套垂直度检具本体，其包括：螺套轴和测量转套，以及安装在测量转套上的百分表，螺套轴为上小下大的阶梯轴结构，下端大轴底端开设有与待测螺套适配螺接的轴向内螺纹螺口，下端大轴底端具有外锥面；测量转套可转动的套设在螺套轴的上端小轴上，通过螺套轴的阶梯轴台阶止挡；百分表轴线与螺套轴的轴线平行的安装在测量转套上；锥型螺套，其底面开设有与待测螺套适配螺接的内螺纹孔，顶端口为与螺套轴下部的外锥面适配的锥面。该检具操作方便，检测精度高，测量结果重复性好。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人梁振杰;谢卫军;曾召亮;柳芳;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201310475521.8
- 申请时间2013年10月12日
- 申请公布号CN103575196B
- 申请公布时间2016年06月08日
- 分类号G01B5/245(2006.01)I;
