电扫描双通光孔径焦点可摆动液晶微透镜及其制备方法

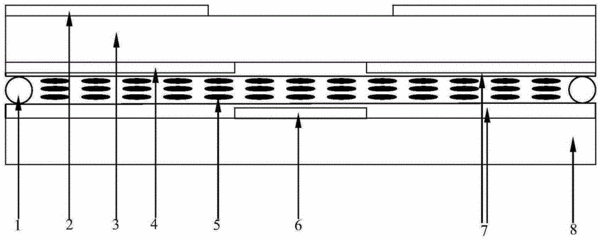

　　摘要：本发明公开了一种电扫描双通光孔径焦点可摆动液晶微透镜，包括上玻璃衬底、PI定向层、上玻璃衬底ITO透明上电极、上玻璃衬底ITO透明下电极、液晶层、多个玻璃间隔子、下玻璃衬底以及下玻璃衬底ITO透明上电极，上玻璃衬底的正反两面分别镀有ITO透明电极，下玻璃衬底的一面镀有ITO透明电极，上玻璃衬底正反两面的ITO透明电极分别都为具有四个呈十字形对称排列的子电极，上玻璃衬底正反两面的上下电极中心圆孔圆心对齐，上玻璃衬底正反两面的上下电极图案错开45度，PI定向层是镀在上玻璃衬底的下ITO透明下电极和下玻璃衬底的ITO透明上电极上。本发明能够解决现有技术中存在的通光孔径固定不可变以及图案电极易发生串扰，焦点摆动效果不理想的技术问题。

专利类型发明专利
申请人华中科技大学;
发明人康胜武;佟庆;张新宇;桑红石;张天序;
地址430074 湖北省武汉市洪山区珞喻路1037号
申请号CN201310435104.0
申请时间2013年09月23日
申请公布号CN103543571B
申请公布时间2016年04月13日
分类号G02F1/29(2006.01)I;G02F1/1343(2006.01)I;G02F1/133(2006.01)I;G02F1/1333(2006.01)I;G02F1/1337(2006.01)I;G02F1/139(2006.01)I;
