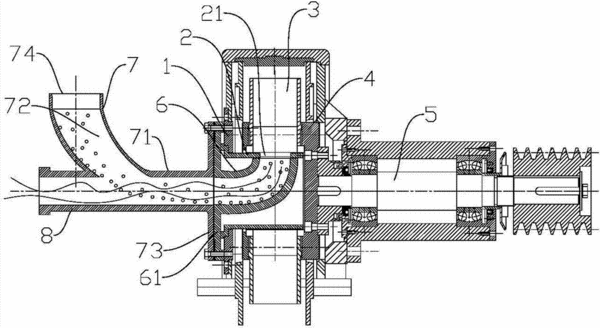

摘要：一种可提高输丸质量的新型抛丸器，包括壳体、进丸管、定向套、叶片、叶轮体、主轴；其特征是：进丸管由内、外进丸管组成；内进丸管出丸口与定向套抛丸窗口对接；外进丸管的直段出丸口与内进丸管进丸口直径相等并对接；外进丸管的弯曲段连接在直段的进丸口端并向上弯曲延伸；压缩空气输入管的出气端连接在外进丸管的直段与弯曲段的连接处；叶片为圆柱管状，叶片外表面上设圆弧形凹槽且轴线与叶片轴线垂直；抛丸器的叶轮体的两圆盘之间设有多根圆柱形近分丸轮固定杆和多根圆柱形远分丸轮固定杆，与叶片上所述凹槽配合；叶片近分丸轮端设细部；细部端头处设外圆锥面；两相邻叶片的所述外圆锥面紧密对接一起。该抛丸器丸料、叶片磨损少，抛丸质量高。
- 专利类型发明专利
- 申请人山东开泰抛丸机械有限公司;
- 发明人王守仁;张肖;李计良;薛广记;王瑞国;
- 地址256217 山东省滨州市邹平县青阳镇
- 申请号CN201310489788.2
- 申请时间2013年10月18日
- 申请公布号CN103506962A
- 申请公布时间2014年01月15日
- 分类号B24C5/06(2006.01)I;B24C7/00(2006.01)I;
