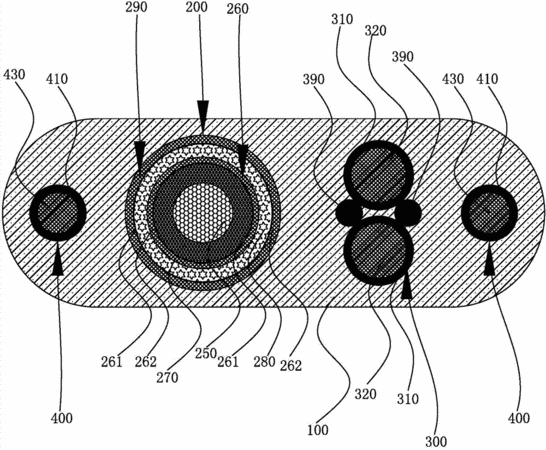

摘要:本发明涉及一种电梯专用监控视频综合线,包括外护套和设置于外护套内的信号线、电源线和两根加强筋;加强筋对称分布在外护套两侧,信号线和电源线设置在两根加强筋之间;其中信号线包括信号线内导体、包覆信号线内导体的信号线内导体绝缘层、包覆信号线内导体绝缘层的第一屏蔽层、包覆第一屏蔽层的信号线护套层、包覆信号线护套层的第二屏蔽层。第一屏蔽层和第二屏蔽层均由铝箔屏蔽层和铜丝屏蔽层组成。电源线由电源线内导体、包覆电源线内导体的电源线内导体绝缘层组成;电源线左右两侧均设置有填充条;电源线和填充条绞合而成。本发明电梯专用监控视频综合线对干扰信号屏蔽效果好,数据传输稳定、质量高,抗弯抗拉性能较好,使用寿命长。
- 专利类型发明专利
- 申请人浙江一舟电子科技股份有限公司;
- 发明人文建军;谭湘南;刘干伟;郭斌贤;蒋育成;
- 地址315191 浙江省宁波市鄞州区姜山镇科技园区环镇北路31号
- 申请号CN201310456918.2
- 申请时间2013年09月29日
- 申请公布号CN103500609A
- 申请公布时间2014年01月08日
- 分类号H01B9/00(2006.01)I;H01B11/06(2006.01)I;H01B7/17(2006.01)I;H01B7/18(2006.01)I;
