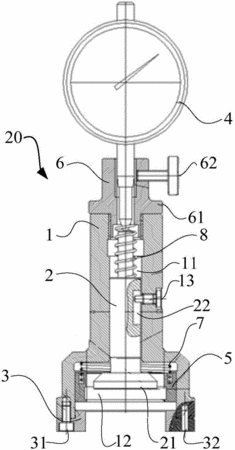

摘要：本发明公开了一种检测曲轴几何形状的装置，其用来测量曲轴前端锥面量规截面至曲轴前端面纵向距离，包括标准校对件及测量组件，所述标准校对件提供检测需要的特定曲轴前端锥面量规截面至曲轴前端面纵向距离的标准值，所述测量组件包括：测量套、测头轴、测量刃及百分表，测头轴装在测量套内且上下滑动，所述测量刃为环状体且其内直径与所述标准校对件提供的量规截面的直径一致，所述百分表安装在所述测量套上端，在检测时，所述百分表根据所述标准校对件确定零位，当检测具体曲轴前端锥面量规截面至曲轴前端面纵向距离时，根据所述百分表的刻度数确定其与所述标准值的偏差。方便快速对曲轴具体几何尺寸进行检测，结果准确。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人梁振杰;谢卫军;曾召亮;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201310394711.7
- 申请时间2013年08月30日
- 申请公布号CN103486932B
- 申请公布时间2016年01月13日
- 分类号G01B5/02(2006.01)I;
