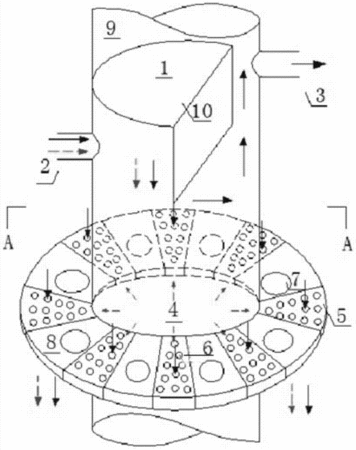

摘要：本发明公开了一种单级气液均流器。所述均流器包括芯筒，芯筒的侧壁上设有至少1个气液两相进口和至少1个气相出口，且气液两相进口与气相出口为相对设置；芯筒内设有一折流板，且折流板设于气液两相进口和气相出口之间；芯筒的腔体内设有一圆盘，圆盘沿芯筒的径向方向布置；沿芯筒外壁的圆周方向上设有若干个喷淋多孔板，喷淋多孔板包括中空板，中空板内设有若干个分流管，分流管上设有缝隙，所述分流管沿中空板的高度方向布置，且分流管的高度不小于所述中空板的高度；圆盘的底部与喷淋多孔板的底部位于同一水平面上。本发明利用芯筒作为气液分离器，节省空间且避免现场安装。气液两相流体的均匀分配，提高了绕管式换热器的工作效率并降低了压降，起到节能的作用。
- 专利类型发明专利
- 申请人中国海洋石油总公司;中海石油气电集团有限责任公司;
- 发明人陈杰;单彤文;浦晖;程昊;密晓光;姜益强;
- 地址100010 北京市东城区朝阳门北大街25号
- 申请号CN201310400280.0
- 申请时间2013年09月05日
- 申请公布号CN103486897A
- 申请公布时间2014年01月01日
- 分类号F28F9/22(2006.01)I;
