具有连续交替层状结构的聚合物材料及其制备方法

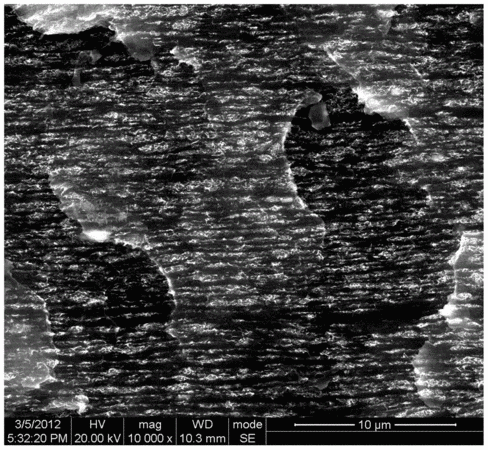

　　摘要：本发明公开了一种具有连续交替层状结构的聚合物材料的制备方法，包括如下步骤：步骤一、将30～70份的第一种树脂或第一种树脂复合物、70～30份的第二种树脂或第二种树脂复合物预混后加入双螺杆挤出机中，在温度100～300℃下熔融共混挤出、冷却、切粒得到共混粒料；步骤二、将所得共混粒料进行高速薄壁注塑成型，注塑温度为100～300℃，注塑速度为50～1200mm/s，便制备得到具有连续交替层状结构的聚合物材料。本发明整个操作工艺简洁，生产成本低，适合大规模工业化生产，可以通过调节共混物的组分配比来调控连续交替层状结构的厚度，适合于多种共混体系。

专利类型发明专利
申请人四川大学;
发明人邓华;傅强;余飞龙;张琴;陈枫;王柯;
地址610064 四川省成都市一环路南一段24号
申请号CN201310403369.2
申请时间2013年09月06日
申请公布号CN103481393B
申请公布时间2017年01月04日
分类号B29B9/06(2006.01)I;B29C45/16(2006.01)I;C08L23/12(2006.01)I;C08L23/06(2006.01)I;C08L67/04(2006.01)I;C08L23/08(2006.01)I;C08L67/02(2006.01)I;C08L53/02(2006.01)I;C08L23/22(2006.01)I;C08L23/16(2006.01)I;C08L33/12(2006.01)I;C08L77/02(2006.01)I;C08L81/02(2006.01)I;C08K7/00(2006.01)I;C08K3/04(2006.01)I;C08J3/22(2006.01)I;C08K9/04(2006.01)I;C08K3/34(2006.01)I;C08K7/14(2006.01)I;C08K3/22(2006.01)I;C08K7/24(2006.01)I;
