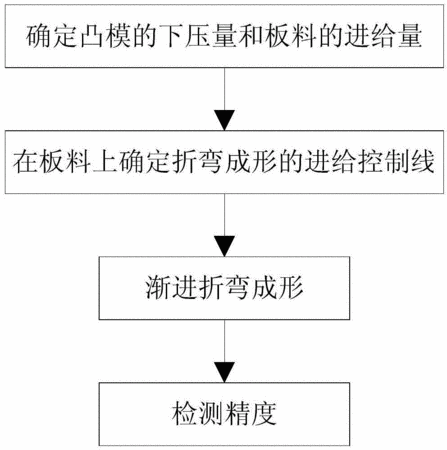

摘要：一种帽形件渐进折弯成形方法，通过简单模具配合以板料折弯机完成多段圆弧的复杂帽形零件成形：将多段圆弧的复杂帽形零件的各段圆弧展开成平板，以确定平板毛坯尺寸，根据毛坯尺寸建立三维模型，以圆弧为基准划分区域。对多段圆弧的复杂帽形零件成形过程进行数值模拟，先渐进折弯两侧圆弧，再折弯中间圆弧，最后折弯各段区域的分界线，根据模拟结果确定折弯过程中每一道次的板料的进给量和凸模下压量。本发明使得成形的帽形件各部分厚度基本一致，可以很好的保证成形零件的表面质量和成形精度。并且控制变形的过程简单，具有成本低、周期短的特点。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人孙宝龙;王永军;陈华;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310413182.0
- 申请时间2013年09月10日
- 申请公布号CN103480704B
- 申请公布时间2015年12月02日
- 分类号B21D5/06(2006.01)I;B21D37/10(2006.01)I;
