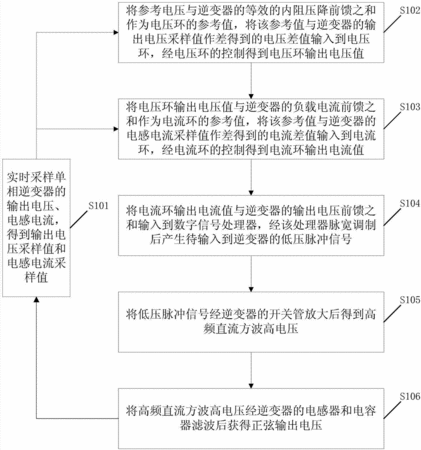

摘要：本发明公开了一种单相逆变器的控制方法及控制系统，其中，所述控制方法包括：对逆变器的输出电压、电感电流进行实时采样，得到相应的采样值；将参考电压与逆变器的等效的内阻压降前馈之和与逆变器的输出电压采样值作差后输入到电压环；将电压环的输出电压值与逆变器的负载电流前馈之和与逆变器的电感电流采样值作差后输入到电流环；将电流环的输出电流值与逆变器的输出电压前馈之和输入到数字信号处理器产生低压脉冲信号；将低压脉冲信号经逆变器的开关管产生的高频直流方波高电压通过逆变器的电感器和电容器的滤波获得正弦输出电压。本发明可以有效地降低负载对逆变器的输出电压的影响，极大地提高了输出电压的动态响应及输出性能。
- 专利类型发明专利
- 申请人佛山市新光宏锐电源设备有限公司;
- 发明人封宁波;聂文强;古元;尹晓娟;白维;徐金;郑兰;李静静;杨国伟;
- 地址528000 广东省佛山市禅城区张槎下朗佛西针织工业园西区3路8号3楼
- 申请号CN201310422820.5
- 申请时间2013年09月16日
- 申请公布号CN103475246A
- 申请公布时间2013年12月25日
- 分类号H02M7/48(2007.01)I;
