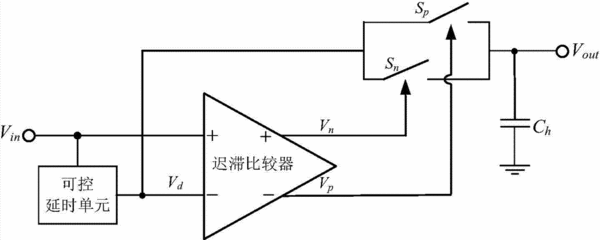

摘要：本发明公开了一种峰值电压检测电路，用于解决现有峰值电压检测电路精度低的技术问题。技术方案是电路由可控延时单元、迟滞比较器、传输门开关和保持电容组成。可控延时单元由无源RC电路实现；传输门开关由NMOS管和PMOS管并联实现。输入信号经可控延时单元延时后得到延时信号，延时信号输入到迟滞比较器，迟滞比较器的的输出信号Vn和Vp分别控制NMOS管和PMOS管的通断，使得保持电容Ch两端电压Vout跟随延时信号Vd变化，保持电容上的输出电压即为峰值输出电压。由于增加了迟滞比较器和可控延时单元，峰值电压检测误差由背景技术的5%～18%减小到<1%，探测精度由背景技术的82%～95%提高到到99%以上。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人曾蕙明;魏廷存;高武;王佳;胡永才;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310390314.2
- 申请时间2013年08月30日
- 申请公布号CN103472288A
- 申请公布时间2013年12月25日
- 分类号G01R19/04(2006.01)I;
