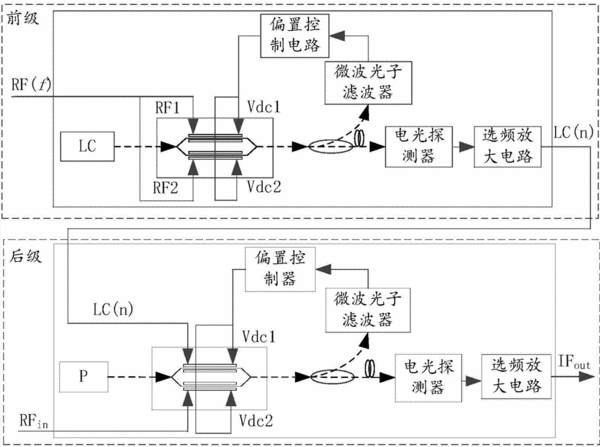

摘要：本发明为基于双臂电光调制的变频系统及使用方法，本系统偏置电压控制电路的偏置电压分接电光外调制器两臂电极，后者的输出端连接分光器，分光器一输出端接光探测器，光探测器输出经选频放大电路后为本变频系统的输出。分光器另一输出端经微波光子滤波器接入偏置电压控制电路，其反馈控制偏置电压为最佳值。系统可两级连接。一方法为：电光外调制器光输入端接入光载波信号，两臂输入本振和射/中频信号并加等于双臂半波电压的偏置电压，得下/上变频的微波信号。另一方法为光输入端接入本振，两臂输入射频信号并加等于双臂半波电压的偏置电压，得倍频的本振信号。本发明一级设备实现微波信号变频或本振信号光倍频，功率提升，成本低，可靠性高。
- 专利类型发明专利
- 申请人中国电子科技集团公司第三十四研究所;
- 发明人代丰羽;朱少林;尹怡辉;王景国;
- 地址541004 广西壮族自治区桂林市六合路98号
- 申请号CN201310395430.3
- 申请时间2013年09月03日
- 申请公布号CN103457668A
- 申请公布时间2013年12月18日
- 分类号H04B10/516(2013.01)I;G02F1/01(2006.01)I;
