    一种气动控制的滑阀式三位四通控制阀

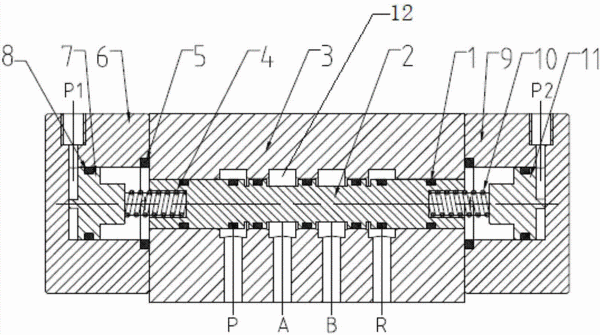

      摘要:本发明公开了一种气动控制的滑阀式三位四通控制阀,包括有阀体,阀体结构为滑阀式结构,阀体内设置通孔并安装有阀芯,阀体与阀芯通过多个O型橡胶密封圈密封,在阀体上设置进气口P、工作口A、工作口B、排气口R;在阀体内安装阀芯的通孔内设置四个沉割槽,四个沉割槽位置分别对应进气口P、工作口A、工作口B、排气口R,在阀芯两端分别设置弹簧座并安装压缩弹簧。本发明利用气缸和压缩弹簧控制阀芯在阀体内的位置,实现对工作口A和工作口B的同时充气,同时封闭,使用滑阀式结构减小活塞动作造成的压力波动,同时使用气动控制,避免了长时间工作的电磁线圈产生的热量对气体进行传热,有效的提高了差压式气密检漏仪的检测精度。
    • 专利类型发明专利
    • 申请人安徽皖仪科技股份有限公司;
    • 发明人王超;高美丽;周宇;
    • 地址230088 安徽省合肥市高新区天达路71号华亿科技园B幢皖仪大厦
    • 申请号CN201310326583.2
    • 申请时间2013年07月31日
    • 申请公布号CN103453176A
    • 申请公布时间2013年12月18日
    • 分类号F16K11/065(2006.01)I;F16K31/122(2006.01)I;
