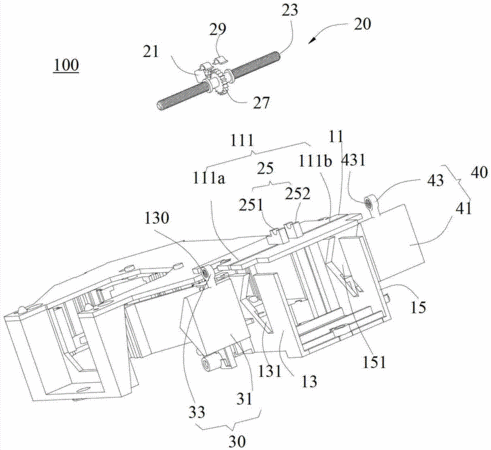

摘要：本发明公开了一种投影机光机，其包括机壳、驱动机构、第一半三棱镜及第二半三棱镜。机壳的出光端具有第一壁板及相对设置的第二壁板和第三壁板；驱动机构设置于所述第一壁板，其包括马达及和所述马达相连接的传动轴，所述传动轴的两端分别设有第一旋螺纹和第二旋螺纹；第一半三棱镜和所述第一旋螺纹相配合；第二半三棱镜和所述第二旋螺纹相配合；所述马达驱动所述传动轴旋转，进而带动所述第一半三棱镜和所述第二半三棱镜相对移动以闭合光路或相背移动以开启光路。所述投影机光机可有效地避免IRIS挡光片小面积吸收大量热且不能及时散热而使局部温度急剧升高，进而使投影机工作异常的问题。本发明另外提供一种具有所述投影机光机的投影机。
- 专利类型发明专利
- 申请人深圳雅图数字视频技术有限公司;
- 发明人吕强;梁志强;侯彬;
- 地址518100 广东省深圳市南山区南新中三道二号深圳软件园七栋三层
- 申请号CN201310307243.5
- 申请时间2013年07月19日
- 申请公布号CN103439789A
- 申请公布时间2013年12月11日
- 分类号G02B26/00(2006.01)I;G03B21/14(2006.01)I;
