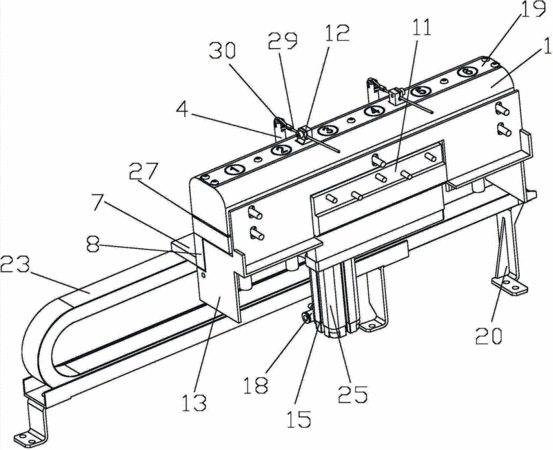

摘要:提供一种多工位精雕机工作台侧装一体式刀库,包括刀库防护罩、垫板、气缸连接板、竖连接板和气缸,所述垫板下端面和竖连接板一端固定连接,所述竖连接板另一端和气缸连接板固定连接,所述垫板上端面安装刀库密封板,所述刀库密封板和垫板上沿Y轴方向等距制有安装刀柄垫的孔,所述刀柄垫的内孔中安装刀柄且刀柄通过螺帽将刀具锁紧,垫板侧部安装感知刀柄是否存在的多个检测开关。本发明具有选刀位置准确可靠、具有刀库上下移动和防护罩翻转功能,结构简单,在不增高机床高度的同时就可以安装在工作台侧面,不占用机床高度行程,可大大提高工作效率和加工适用范围。
- 专利类型发明专利
- 申请人宝鸡西力精密机械有限公司;
- 发明人李道海;
- 地址721006 陕西省宝鸡市火炬路6号创业大厦612室
- 申请号CN201310361719.3
- 申请时间2013年08月19日
- 申请公布号CN103433789A
- 申请公布时间2013年12月11日
- 分类号B23Q3/157(2006.01)I;B23Q11/08(2006.01)I;
