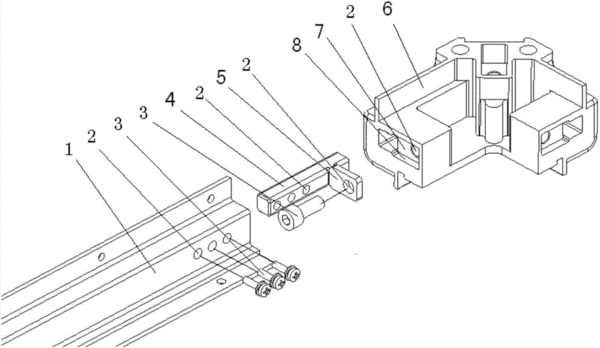

摘要：本发明提供一种型材与非型材连接结构，包括型材端接部、销轴、非型材端接部，销轴前部的侧面设置有通孔，销轴后部的侧面垂直设置有连接臂，连接臂上设置有沿销轴轴向的通孔；型材端接部内腔形状、大小与销轴前部相匹配，型材端接部的侧壁设置有通孔，该通孔与销轴前部的通孔相匹配；非型材端接部上设置有与销轴后部相适配的定位槽，定位槽内设置有通孔，该通孔与连接臂上的通孔相适配；销轴前部插入型材端接部内腔，销轴后部插入非型材端接部定位槽，均采用连接件通过所述通孔紧固安装。本发明的优势在于可将型材和非型材沿安装方向拉紧，使接缝紧密，安装方式牢固可靠，对产品外观不造成任何影响。
- 专利类型发明专利
- 申请人陕西海泰电子有限责任公司;
- 发明人郭恩全;李成;张鑫;
- 地址710075 陕西省西安市团结南路35号航海科技园
- 申请号CN201310385302.0
- 申请时间2013年08月29日
- 申请公布号CN103411123A
- 申请公布时间2013年11月27日
- 分类号F16S3/06(2006.01)I;
