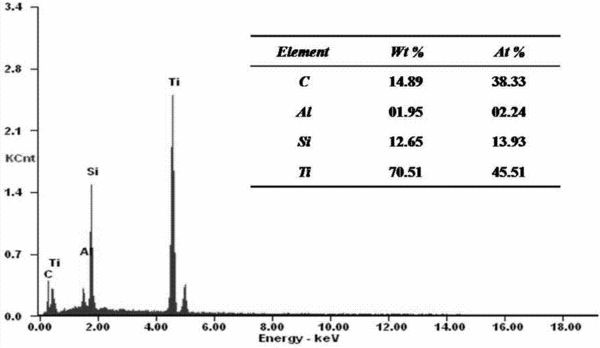

摘要：本发明涉及一种Ti3Si(Al)C2改性SiC基复合材料的制备方法，首先对要改性的预制体进行超声清洗、烘干；然后用蒸馏水、聚乙烯亚胺和TiC粉配制浆料；再对预制体进行真空浸渗结合压力浸渗，然后烘干，再将Al-Si合金锭铺于预制体上下表面，在真空炉中煅烧，使Al-Si合金熔融渗透到预制体中，在真空炉中充分反应后，缓慢冷却到室温。由于采用浆料浸渗法使得C/SiC或SiC/SiC复合材料内部首先填充了TiC颗粒，再采用熔体渗透法渗透Al-Si合金，TiC与Al-Si合金反应生成Ti3Si(Al)C2，从而制备Ti3Si(Al)C2改性SiC基复合材料。本发明采用Al-Si合金渗透，与传统Si熔体渗透相比，渗透温度从1500～1600℃降低到1200～1400℃，从而降低对纤维的损伤和材料内部的残余热应力。所制备的复合材料的弯曲强度可达400～700MPa，断裂韧性可达16～21MPa·m1/2。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人殷小玮;范晓孟;成来飞;张立同;王磊;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310314549.3
- 申请时间2013年07月24日
- 申请公布号CN103408305A
- 申请公布时间2013年11月27日
- 分类号C04B35/565(2006.01)I;C04B41/80(2006.01)I;
教育装备采购网在线客服
京公网安备11010802043465号
