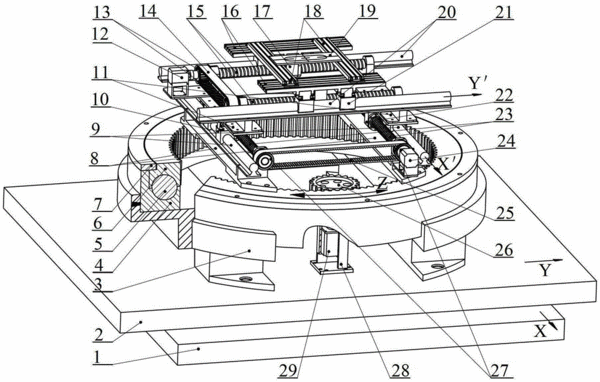

摘要:一种真圆弧插补线切割机床用旋转工作台,涉及线切割加工机床技术领域,主要解决传统线切割机床在插补加工圆弧和斜线时用X轴方向和Y轴方向的阶梯直线段来逼近圆弧曲线和斜线所造成的表面粗糙、光洁度差等问题。该旋转工作台包括有Z轴圆形导轨、X'轴导轨及丝杠螺母副、Y'轴导轨及丝杠螺母副。将该旋转工作台安装在线切割机床原有的二自由度工作台上,结合控制程序,可使加工圆弧曲线时的插补动作由旋转的Z轴来完成,实现真圆弧插补;利用该工作台加工斜线时,将工作台的Z轴旋转一个角度,使待加工斜线与X轴或Y轴方向一致,从而变斜线插补为在X轴方向或Y轴方向的直线插补。
- 专利类型发明专利
- 申请人西华大学;
- 发明人李晓虹;刘克福;雷玉勇;蒋代君;肖宜;
- 地址610039 四川省成都市金牛区土桥金周路999号
- 申请号CN201310282309.X
- 申请时间2013年07月08日
- 申请公布号CN103406623B
- 申请公布时间2016年04月27日
- 分类号B23H7/26(2006.01)I;B23H7/02(2006.01)I;
