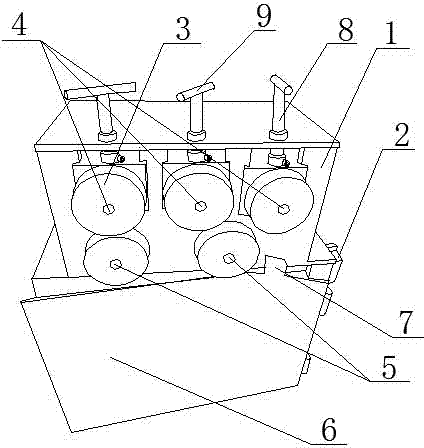

摘要:本发明涉及一种新型弯管机,属于弯管设备设计技术领域,包括机壳、电源开关、电机、转轴、磨具,电机设置在机壳内,并通过传动带与转轴连接,机壳上设置有槽孔,转轴通过槽孔伸出机壳外,磨具套在转轴伸出机壳部分,其特征是,设有螺纹压杆,螺纹压杆上设有手柄,所述机壳上设有螺纹孔,螺纹压杆通过螺纹孔旋在机壳上,并置于转轴上方,转轴包括固定转轴、活动转轴,活动转轴为三个,固定转轴为两个,三个活动转轴与两个固定转轴交错放置;所述的机壳上转轴伸出的一侧设有限位门,限位门与机壳铰链连接,限位门上设有限位卡。活动转轴与固定转轴旋转方向相反。本发明结构合理简单、生产制造容易,通过本发明,降低成本、提高生产效率。
- 专利类型发明专利
- 申请人江苏宝乐实业有限公司;
- 发明人杨军勇;
- 地址225803 江苏省扬州市宝应县曹甸工业园区
- 申请号CN201310383636.4
- 申请时间2013年08月29日
- 申请公布号CN103406408A
- 申请公布时间2013年11月27日
- 分类号B21D7/08(2006.01)I;
