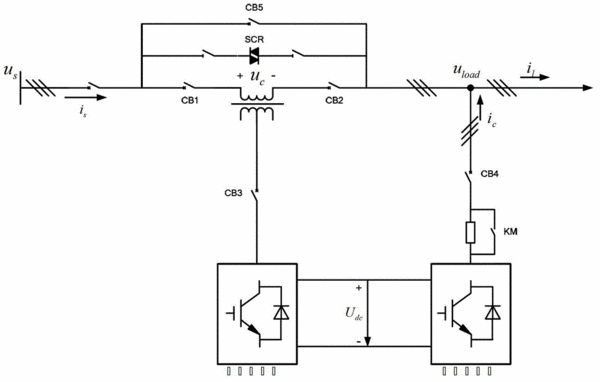

摘要：UPQC的智能化保护电路：UPQC的串联换流器经由耦合变压器(UC)接入负载（il）与电力系统（US）之间、并联换流器则直接接于负载与电力系统之间、且位于耦合变压器之后的线路中，在耦合变压器两端，并联有反并联晶闸管（SCR）和第五断路器（CB5），反并联晶闸管（SCR）两端设有隔离开关；第一断路器（CB1）接于耦合变压器与电力系统连接处、第二断路器（CB2）接于耦合变压器与负荷连接处，第三断路器（CB3）接于保护电路串联换流器与电力系统连接处、第四断路器（CB4）接于保护电路并联换流器与电力系统连接处。本发明还包括UPQC的智能化保护方法。本发明可实现对统一电能质量控制器快速高效的故障保护。
- 专利类型发明专利
- 申请人广东电网公司电力科学研究院;广东电网公司惠州供电局;华北电力大学;
- 发明人刘正富;马明;彭刚;徐柏榆;盛超;陆晶晶;王浩;袁敞;肖湘宁;
- 地址510080 广东省广州市东风东路水均岗8号
- 申请号CN201310281985.5
- 申请时间2013年07月05日
- 申请公布号CN103390881B
- 申请公布时间2015年04月22日
- 分类号H02H7/00(2006.01)I;
