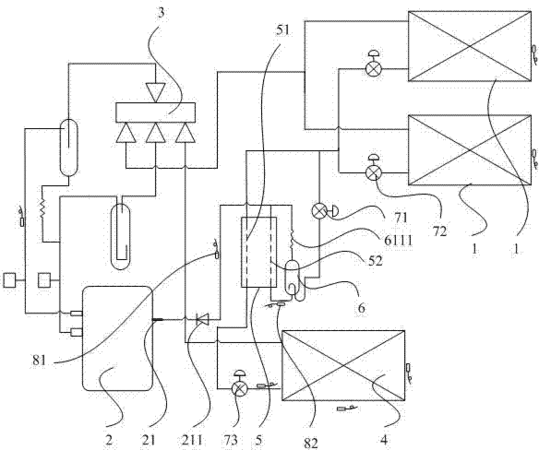

摘要:本发明提供一种喷射增焓空调系统,包括室内机和室外机,室内机中设置有室内换热器,室外机包括喷射增焓压缩机、四通阀和室外换热器,室外机还包括板式换热器和冷媒分配器,板式换热器包括第一换热通道和第二换热通道,冷媒分配器包括罐体和插在罐体中的插管,罐体的上下两端部分别设置有第一连接管和第二连接管,第一连接管连接有毛细管;室内换热器的第二端口和室外换热器的第二端口通过第一换热通道连接,增焓口连接有单向阀,单向阀、第二换热通道和毛细管相互连接,第二换热通道和第二连接管连接,插管通过第一电子膨胀阀连接在室内换热器和第一换热通道之间的管路上。实现增大喷射增焓空调系统的喷射量,提高制热量并增强可靠性。
- 专利类型发明专利
- 申请人海信(山东)空调有限公司;
- 发明人陈兴虎;詹跃航;康月;
- 地址266071 山东省青岛市市南区江西路11号
- 申请号CN201310363612.2
- 申请时间2013年08月20日
- 申请公布号CN103388923B
- 申请公布时间2015年08月19日
- 分类号F25B13/00(2006.01)I;F25B41/00(2006.01)I;F25B41/06(2006.01)I;F25B47/02(2006.01)I;F24F1/16(2011.01)I;
