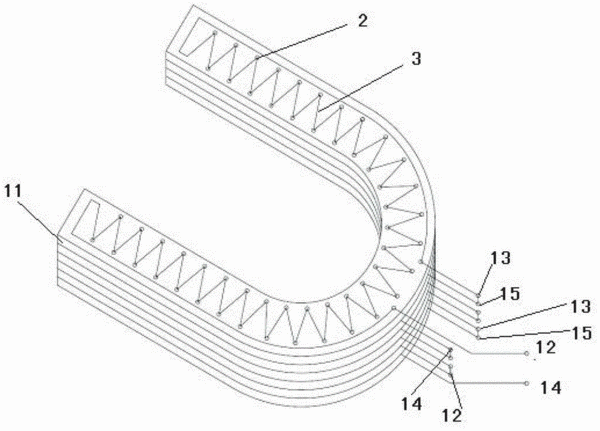

摘要：本发明公开了一种PCB线圈钳头的制备方法，其特征在于，其包括以下步骤：(1)设置多个PCB线圈基本钳头对；(2)将步骤(1)所述的PCB线圈基本钳头对相叠加，并固定；(3)将步骤(2)叠加后的PCB线圈基本钳头对，通过PCB线圈的接线端的相互电性连接，进行串联，制得PCB线圈钳头。本发明还公开了根据该制备方法制备的PCB线圈钳头。本发明的有益效果是：采用PCB线圈，使设计者可以精确控制线圈的匝数，线长以及均匀度，具有优良的电磁性能；同时线圈之间的互联只是简单的串联组合，因而相邻线圈间的寄生电容会比较小，且具有较好的对称性，抗外部干扰能力较强。
- 专利类型发明专利
- 申请人优利德科技（中国）有限公司;
- 发明人赵辉;罗友文;侯孝刚;
- 地址523808 广东省东莞市松山湖高新技术产业开发区工业北一路6号
- 申请号CN201310292444.2
- 申请时间2013年07月11日
- 申请公布号CN103369856B
- 申请公布时间2016年08月10日
- 分类号H05K3/32(2006.01)I;H05K3/36(2006.01)I;H05K1/16(2006.01)I;
