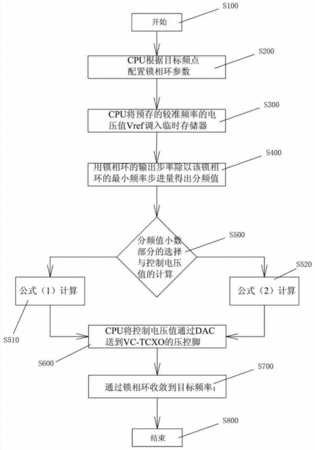

摘要：一种提高锁相环输出频率精度的方法及其锁相环频率合成器，其中，方法包括在中央处理器中运行下述程序，并通过VC_TCXO的压控脚向锁相环电路输送相应的直流控制电压，CPU根据目标频点配置锁相环参数；CPU读取较准频率的电压值Vref；计算分频值；如果分频值的小数部分介于大于等于0小于0.5之间，则按公式（1）计算出第一直流控制电压；Voffset1=2*ΔVFsetp/2*a+Vref（1）；如果分频值的小数部分介于大于等于0.5小于1之间，则按公式（2）计算出第二直流控制电压；Voffset2=Vref-2*ΔVFsetp/2*b；CPU将第一直流控制电压或第二直流控制电压通过DAC送到VC_TCXO的压控脚；通过锁相环收敛到目标频率。本发明的实现不需要增加任何硬件成本，只需在软件上面做相应处理即可，所以实现方式简单、成本较低，极易推广使用。
- 专利类型发明专利
- 申请人深圳市森虎科技有限公司;
- 发明人刘伟;袁林;陈文彬;李明;
- 地址518000 广东省深圳市福田区上沙创新科技园16栋4楼406
- 申请号CN201310337413.4
- 申请时间2013年08月05日
- 申请公布号CN103368568A
- 申请公布时间2013年10月23日
- 分类号H03L7/18(2006.01)I;H03L7/099(2006.01)I;
