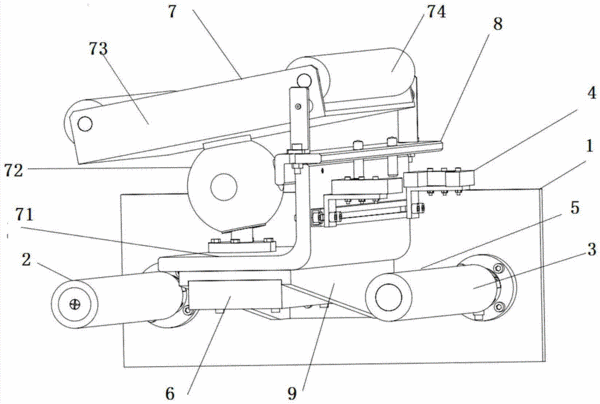

摘要：本发明提供一种兼具张力控制的薄膜输送纠偏装置，包括薄膜输入导向辊和输出导向辊，用于分别将薄膜导向输入和输出纠偏执行机构；偏移检测机构，用于检测薄膜是否偏移；张力检测机构，用于检测薄膜张力；控制器，用于依据检测信息产生纠偏或/和张力控制指令；纠偏执行机构，包括球形电机、偏转框架和纠偏辊；球形电机的动子带动偏转框架在薄膜进给面上转动，纠偏辊与薄膜间的摩擦驱使薄膜逆方向的转动实现纠偏；同时，球形电机的动子带动偏转框架在薄膜进给面的垂直面上转动，拉紧或放松薄膜实现张力控制。本发明同时实现薄膜的纠偏和张力控制，大大降低了张力变化对纠偏的影响，结构简单，纠偏精度高。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人陈建魁;尹周平;张前;熊有伦;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201310291718.6
- 申请时间2013年07月11日
- 申请公布号CN103359522B
- 申请公布时间2015年08月19日
- 分类号B65H23/038(2006.01)I;B65H23/26(2006.01)I;B65H26/02(2006.01)I;
