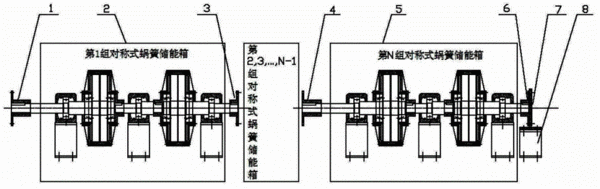

摘要：本发明属于蜗簧储能技术，特别涉及一种大型蜗簧储能装置中蜗簧储能箱的对称式结构。该结构由多组蜗簧储能箱组串联构成，每个蜗簧储能箱组由两个或多个单体蜗簧储能箱串联组成；两个或多个单体蜗簧储能箱正反向交错布置，组成蜗簧储能箱组，各单体蜗簧储能箱间通过连接轴连接；连接轴的两端分别与两个相邻的蜗簧储能箱的后端盖固定连接，连接轴中部安装轴承，支撑相邻两个单体蜗簧储能箱的箱体同步旋转。本发明实现了多个蜗簧储能箱的串联，可以有效的增加储能装置的储能量；采用对称式的结构，通过一根连接轴把两个小型储能箱连接起来，实现了两个储能箱的同步旋转，对两个储能箱可以起到很好的支撑作用。
- 专利类型发明专利
- 申请人华北电力大学（保定）;
- 发明人王璋奇;汤敬秋;米增强;余洋;
- 地址071003 河北省保定市永华北大街619号
- 申请号CN201310237916.4
- 申请时间2013年06月14日
- 申请公布号CN103306910B
- 申请公布时间2015年06月24日
- 分类号F16H33/02(2006.01)I;F03G1/00(2006.01)I;
