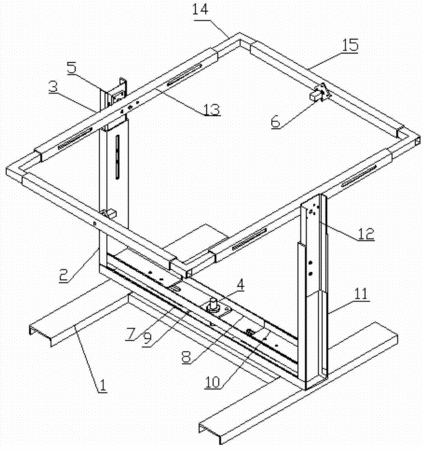

摘要：本发明公开了一种垂直起降飞机地面模拟飞行试验平台，通过三套转轴和结构杆件的相互转动与伸缩，控制飞机模型的操纵面来实现空中姿态飞行模拟的实验。底座为其它各部件提供支撑；凹形支架安装在底座上面，通过底座横梁中间的偏航转轴连接,且以偏航转轴为中心对称平行安装，凹形支架绕偏航转轴转动；伸缩方框安装在凹形支架上部通过俯仰转轴连接；滚转转轴固定在伸缩方框内侧，相对偏航转轴垂直平面对称安装；而且可根据不同的飞机模型尺寸进行伸缩，实现飞机在地面通过操纵面的控制进行多维度的单一运动或是纵横向的耦合运动。试验平台结构简单，组装方便，能适应垂直起降飞机模型进行姿态飞行的要求，有较好的稳定性。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人张炜;张引妮;张家华;申懿;尹文强;蒋汉杰;马智;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310239466.2
- 申请时间2013年06月17日
- 申请公布号CN103287587A
- 申请公布时间2013年09月11日
- 分类号B64F5/00(2006.01)I;
