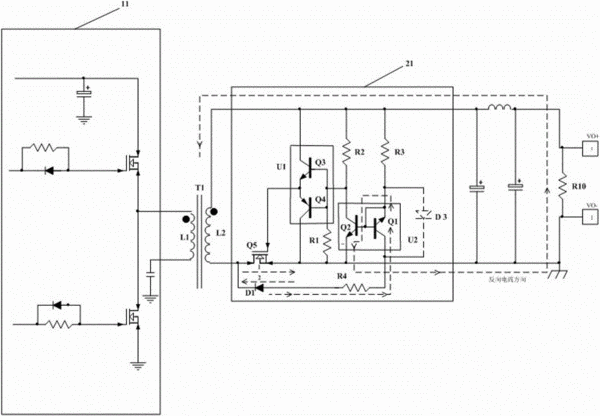

摘要：本发明公开了一种开关电源变换器同步整流电路，包括变压器、与所述变压器的初级线圈绕组连接的同步整理输出电路、连接于所述变压器的次级线圈绕组和电源负载之间的控制电路；所述控制电路至少由开关管、第一芯片和第二芯片连接构成，所述第一芯片和第二芯片连接后连接到所述次级线圈绕组的正向端，且连接于所述开关管的输入端与控制端之间；所述开关管的输出端连接所述次级线圈绕组的反向端；所述第二芯片与所述开关管的输出端连接的支路上设有单向导通原件，从而阻断所述次级线圈绕组感应生成的反向电流通过所述支路流入所述第二芯片。
- 专利类型发明专利
- 申请人广州视源电子科技股份有限公司;
- 发明人谭曙光;邓术兵;
- 地址510663 广东省广州市高新技术产业开发区科学城科珠路192号4楼
- 申请号CN201310188649.6
- 申请时间2013年05月20日
- 申请公布号CN103280959B
- 申请公布时间2016年03月02日
- 分类号H02M1/32(2007.01)I;
