    基于有限元分析提取机械结构平面的平面度误差的方法

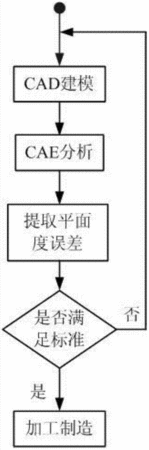

      摘要:本发明提出了一种基于有限元分析提取机械结构平面的平面度误差的方法,首先运用CAD技术建立阀门的三维实体模型,通过有限元软件对其进行复合工况下的仿真分析,测得变形后阀座平面所有节点的坐标;运用空间解析几何知识,结合一定的评定方法,确定阀座平面的评定基面(也即理想平面)的位置,以使阀座平面所有节点到该评定基面的最大变动量为最小;计算出阀座平面每个节点到评定基面的距离,得出高极点和低极点,最后得出平面度误差。本发明的优点是可在阀门等机械产品的有限元分析的结果中提取出平面度误差,检测其是否满足图纸要求,从而判断出阀门在复合工况下的变形对诸如密封等性能的影响。
    • 专利类型发明专利
    • 申请人西北工业大学;
    • 发明人王骄阳;林晔;崔卫民;张柁;李航帅;郭伟;
    • 地址710072 陕西省西安市友谊西路127号
    • 申请号CN201310173759.5
    • 申请时间2013年05月10日
    • 申请公布号CN103267507B
    • 申请公布时间2015年08月19日
    • 分类号G01B21/30(2006.01)I;G06F17/50(2006.01)I;
