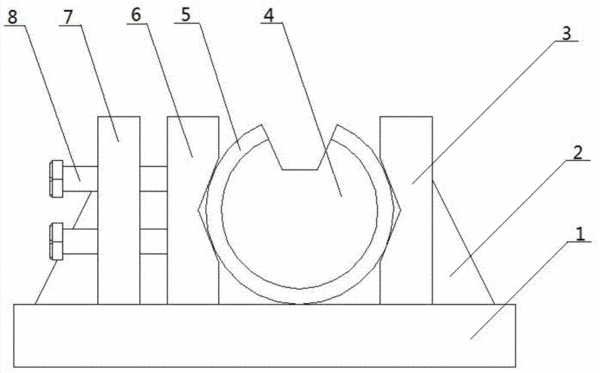

摘要：本发明公开了一种用于钛合金直管接缝切边的模具及加工接缝切边的方法，用于解决现有钛合金直管接缝切边质量难以保证的技术问题。技术方案是底座（1）上固连有夹板（3）和侧板（7），侧板（7）、螺栓（8）、夹板（3）与夹紧块（6）配合用于夹紧外模（5），外模（5）的中心是芯棒（4），芯棒（4）上开有梯形槽供铣刀通过，外模（5）与芯棒（4）之间是待加工的钛合金直管（9）。芯棒（4）将成型的钛合金直管（9）撑开，钛合金直管（9）接缝切边后，松开螺栓（8），移开夹紧块（6），取出芯棒（4），由于钛合金直管的直径比芯棒的直径小，回弹后正好对齐接缝，整齐的接缝有利于焊接，保证了钛合金直管接缝切边质量。
- 专利类型发明专利
- 申请人西北工业大学;中航飞机股份有限公司西安飞机分公司;
- 发明人王永军;孙宝龙;张继春;杨润强;白颖;李世峰;邱超斌;彭永前;李善良;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310188418.5
- 申请时间2013年05月20日
- 申请公布号CN103264184B
- 申请公布时间2015年07月01日
- 分类号B23C3/12(2006.01)I;B23Q3/00(2006.01)I;
