    一种发光二极管的外延片及其制造方法

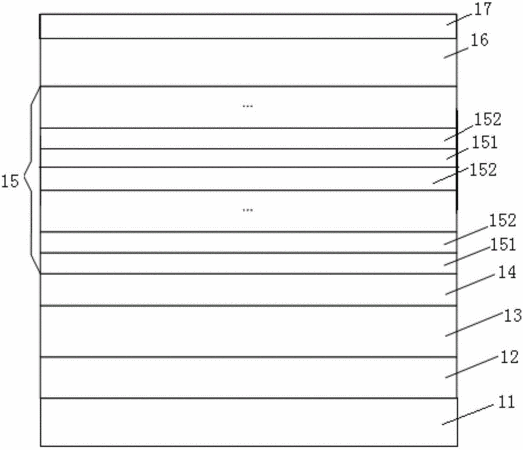

      摘要:本发明公开了一种发光二极管的外延片及其制造方法,属于半导体技术领域。该外延片包括:衬底、以及依次层叠在衬底上的缓冲层、不掺杂的GaN层、n型层、多量子阱层和p型层,外延片还包括设于n型层与多量子阱层之间的电流扩展层,电流扩展层为超晶格结构,超晶格结构由第一子层和第二子层交替层叠而成,第一子层和第二子层由AlxGa1-xN制成,相邻的第一子层和第二子层中的Al的组分含量不同,其中,0<x<1。本发明通过上述技术方案,使得n型层中的电子在进入多量子阱层之前速度降低,使电子和空穴可以充分复合发光,提高了复合效率,且电流扩展层为超晶格结构,其多层结构可以有效释放衬底与n型层之间的应力,降低外延片中的缺陷,提高了内量子效率。
    • 专利类型发明专利
    • 申请人华灿光电股份有限公司;
    • 发明人万林;魏世祯;
    • 地址430223 湖北省武汉市东湖新技术开发区滨湖路8号
    • 申请号CN201310156773.4
    • 申请时间2013年04月28日
    • 申请公布号CN103236480B
    • 申请公布时间2016年01月20日
    • 分类号H01L33/14(2010.01)I;H01L33/12(2010.01)I;H01L33/04(2010.01)I;H01L33/00(2010.01)I;
