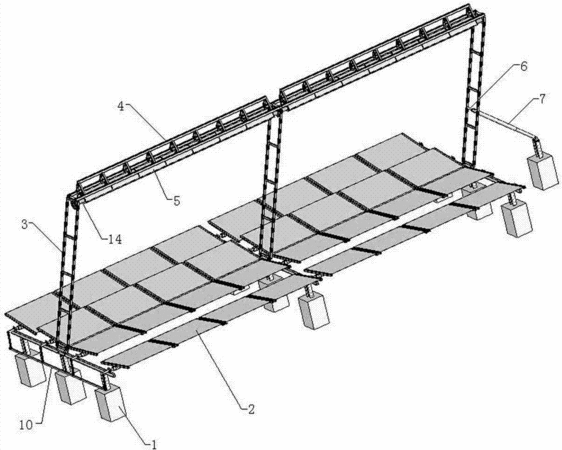

摘要：本发明公开了一种二维跟踪式菲涅耳太阳能聚光器，包括支撑结构（1）和位于支撑结构（1）上的反射镜组（2），所述的支撑结构（1）上设有与其转动相连的矩形桁架（3），矩形桁架（3）的上端与三角形桁架（4）的两端分别转动连接，三角形桁架（4）的下侧吊挂有二次聚光装置（5），二次聚光装置（5）位于反射镜组（2）的上侧且两者相对设置，两个相同的矩形桁架（3）、三角形桁架（4）、支撑结构（1）构成平行四边形机构。本发明通过独立的平行四边形机构和四杆机构构成自由度为2的菲涅耳式聚光器实现对太阳的二维跟踪，可大大提高聚光效率、降低系统成本，具有结构简单、安装调试方便和易于控制的特点，适宜推广使用。
- 专利类型发明专利
- 申请人南京工业大学;
- 发明人杨谋存;章玲;朱跃钊;张亮;伏炜;
- 地址211816 江苏省南京市浦口区浦珠南路30号
- 申请号CN201310139093.1
- 申请时间2013年04月22日
- 申请公布号CN103234286A
- 申请公布时间2013年08月07日
- 分类号F24J2/38(2006.01)I;F24J2/10(2006.01)I;
