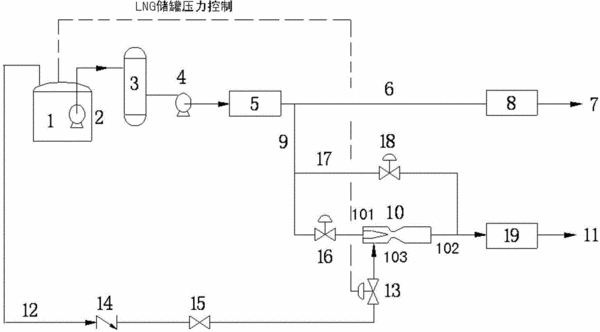

摘要：本发明涉及一种LNG接收站蒸发气节能处理系统，在LNG接收站既有的天然气外输系统的高压天然气外输管线上分出高压天然气外输支路，其输出端与气-气引射混合器的输入端连接，气-气引射混合器的输出端与天然气用户短距离直送管道的输入端连接，气-气引射混合器还具有低压吸入口，低压吸入口与LNG储罐的蒸发气排出总管的输出端连接，蒸发气排出总管上设置有根据LNG储罐压力状况调节的蒸发气流量控制阀。本发明利用外输高压天然气自身压力能吸收LNG储罐排放的低压蒸发气，在气-气引射混合器内完成高压天然气与低压蒸发气的充分混合和能量交换，同时混合后的气体外输，以满足中高压天然气用户的需求。本发明适用于有不同气态外输压力要求的大、中型LNG接收站的蒸发气处理。
- 专利类型发明专利
- 申请人中国海洋石油总公司;中海石油气电集团有限责任公司;
- 发明人付子航;单彤文;刘方;蒲波;屈长龙;毕晓星;冯亮;
- 地址100010 北京市东城区朝阳门北大街25号
- 申请号CN201310139047.1
- 申请时间2013年04月22日
- 申请公布号CN103225739B
- 申请公布时间2015年09月09日
- 分类号F17C13/02(2006.01)I;
