    三相高压级联型AC-DC-AC双向变换器及其控制方法

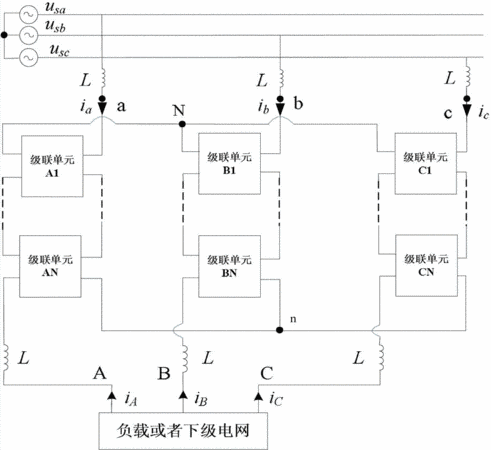

      摘要:本发明公开了一种三相高压级联型AC-DC-AC双向变换器及其控制方法,其基本级联单元由两个背靠背的单相桥式逆变器组成。一边单相桥式逆变器进行PWM整流稳压吸收能量,一边单相桥式逆变器进行PWM逆变释放能量,实现了有功能量的转移;将N个级联单元的输入级和输出级分别串联,通过采用多电平PWM调制技术实现输入级联型多电平PWM整流和输出级联型多电平PWM逆变。此种结构能直接实现高压交交变换,能够实现能量的双向流动,可以广泛应于高压变频。与传统的高压变频器相比,本发明的高压级联型AC-DC-AC双向变换器不需要移相变压器,可以直接进行高压变换,采用PWM整流技术,实现了高功率因数整流,提高了配电网的电能质量。
    • 专利类型发明专利
    • 申请人湖南大学;
    • 发明人罗安;马伏军;刘月华;何志兴;胡龙;熊桥坡;
    • 地址410082 湖南省长沙市岳麓区麓山南路2号
    • 申请号CN201310121227.7
    • 申请时间2013年04月09日
    • 申请公布号CN103219896B
    • 申请公布时间2015年01月07日
    • 分类号H02M5/44(2006.01)I;
