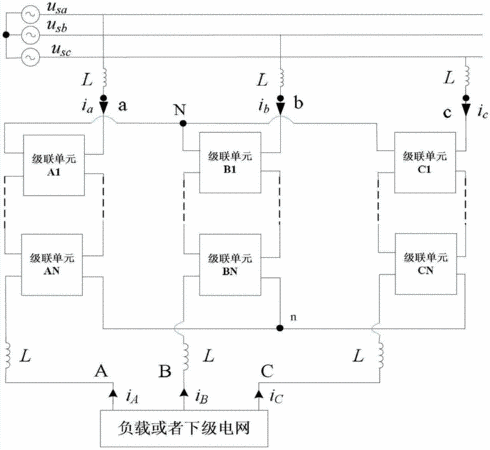

摘要：本发明公开了一种三相高压级联型AC-DC-AC双向变换器及其控制方法，其基本级联单元由两个背靠背的单相桥式逆变器组成。一边单相桥式逆变器进行PWM整流稳压吸收能量，一边单相桥式逆变器进行PWM逆变释放能量，实现了有功能量的转移；将N个级联单元的输入级和输出级分别串联，通过采用多电平PWM调制技术实现输入级联型多电平PWM整流和输出级联型多电平PWM逆变。此种结构能直接实现高压交交变换，能够实现能量的双向流动，可以广泛应于高压变频。与传统的高压变频器相比，本发明的高压级联型AC-DC-AC双向变换器不需要移相变压器，可以直接进行高压变换，采用PWM整流技术，实现了高功率因数整流，提高了配电网的电能质量。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人罗安;马伏军;刘月华;何志兴;胡龙;熊桥坡;
- 地址410082 湖南省长沙市岳麓区麓山南路2号
- 申请号CN201310121227.7
- 申请时间2013年04月09日
- 申请公布号CN103219896A
- 申请公布时间2013年07月24日
- 分类号H02M5/44(2006.01)I;
