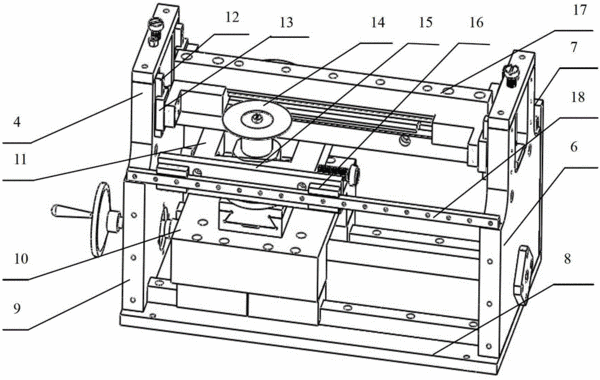

摘要:本发明涉及一种便捷加载片组件滚压成型装置,由机架、调整机构、工件夹紧机构、丝杠传动机构组成;机架为其它各部件提供支撑;丝杠传动机构和调整机构位于底板上横向导轨的上面;工件夹紧机构固连在左侧板和右侧板的凹形槽内;调整机构上的两个滚轮沿工件夹紧机构对称安装。装置结构简单,在进行装卸工件时,只需要松开连接在刀板安装板和滑块连接板以及刀板上的旋紧螺钉,既减少操作时间,又提高了加工效率,同时,在工件的滚压过程可进行实时观测与调整。高度调节顶杆和工件放置块采用螺纹连接,通过旋转高度调节顶杆来带动工件夹紧机构沿高度方向移动,消除了中间传动机构带来的误差,使工件压痕高度方向调整更为精确。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人杨旭东;王俊;徐海亭;谭小群;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310103849.7
- 申请时间2013年03月28日
- 申请公布号CN103219208B
- 申请公布时间2015年09月30日
- 分类号H01J9/00(2006.01)I;
