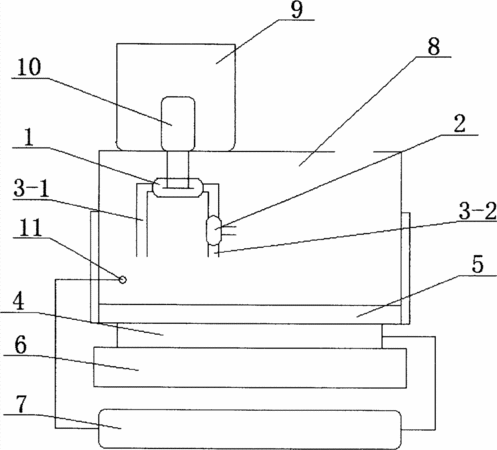

摘要：本发明公开了一种冷水循环式真空泵，它是由离心泵、喷射泵、制冷块、换热板以及温控单元组成，安装在水箱内的离心泵与电动机相连，该离心泵的两侧分别向下延伸出进水管和出水管，所述的电动机安装在水箱外的电气盒内，该电气盒固定在水箱上端的一侧，喷射泵安装在离心泵一侧的出水管上，换热板固定在水箱的底部，制冷块固定在换热板的底部，该制冷块的底部固定有散热板，温控单元与制冷块相连，该温控单元可以将制冷块内的制冷介质的温度控制在±0.2℃左右，其与之相连的感温探头伸入到水箱内。本发明可广泛用于高真空下的减压过滤、蒸馏、浓缩、干燥、升华、分离等化工操作，具有不忌讳物品的挥发性、不腐蚀介质的优点。
- 专利类型发明专利
- 申请人西北大学;
- 发明人赵建社;李卓;李恒欣;张荣兰;
- 地址710069 陕西省西安市碑林区太白北路229号
- 申请号CN201310111781.7
- 申请时间2013年03月20日
- 申请公布号CN103216427A
- 申请公布时间2013年07月24日
- 分类号F04B41/06(2006.01)I;
