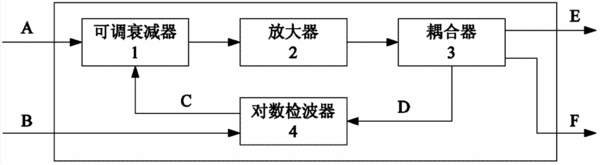

摘要：本发明涉及一种可控增益高平坦度宽带放大器电路，包括可调衰减器(1)、放大器(2)、耦合器(3)和对数检波器(4)，所述的可调衰减器(1)、放大器(2)、耦合器(3)依次连接，所述的耦合器(3)通过对数检波器(4)与可调衰减器(1)连接；射频信号依次经可调衰减器(1)、放大器(2)处理后进入耦合器(3)，耦合器(3)将接收到的射频信号分成第一射频输出信号、第二射频输出信号和反馈信号三路信号，对数检波器(4)通过比较反馈信号和参考信号的幅度大小，输出一个电压信号用来控制可调衰减器(1)的衰减量，最终使得射频输出信号与参考信号幅度保持在设定的误差范围内。与现有技术相比，本发明具有结构简单、增益可调、平坦度高等优点。
- 专利类型发明专利
- 申请人上海创远仪器技术股份有限公司;
- 发明人汪轶;
- 地址201611 上海市松江区车墩镇香车路206号
- 申请号CN201210009297.9
- 申请时间2012年01月12日
- 申请公布号CN103208972A
- 申请公布时间2013年07月17日
- 分类号H03G3/20(2006.01)I;
