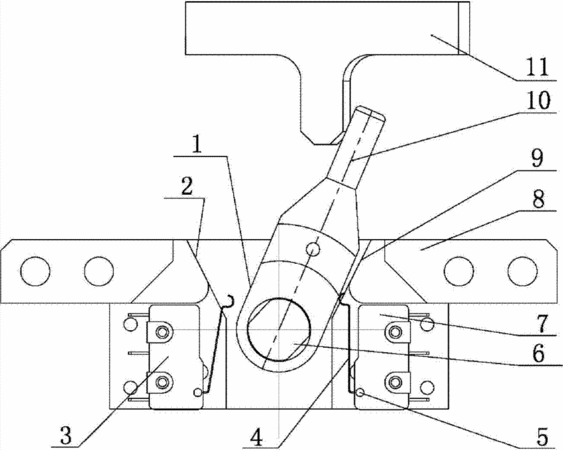

摘要:一种基于微动开关的行程限位机构,包括一拨叉、一旋转部件上的挡块和一限制拨叉旋转角度的限制装置,所述旋转部件上的挡块可推动所述拨叉旋转,所述拨叉在旋转部件的旋转轴的轴向方向上布置,所述拨叉包括一本体并可围绕一拨叉旋转轴旋转,所述拨叉一端可被旋转部件上的挡块推动而使拨叉旋转,所述拨叉的两侧各设有一弹性恢复,在旋转部件上的挡块脱离对拨叉的推动或阻挡时,所述弹性恢复推动拨叉复位。所述行程限位机构的零部件系在旋转部件的旋转轴的轴向方向上布置,不占用额外的径向空间,适合应用于径向空间要求严格的环境。
- 专利类型发明专利
- 申请人沈阳新松机器人自动化股份有限公司;
- 发明人王金涛;朱维金;王凤利;韩立志;姜飞;董吉顺;刘长斌;邵建国;
- 地址110168 辽宁省沈阳市浑南新区金辉街16号
- 申请号CN201210003543.X
- 申请时间2012年01月06日
- 申请公布号CN103197726A
- 申请公布时间2013年07月10日
- 分类号G05G5/02(2006.01)I;G05G5/05(2006.01)I;
