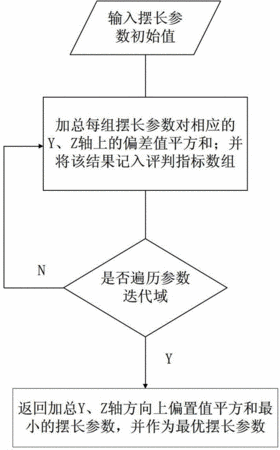

摘要：本发明提出了一种刀轴摆动五坐标数控机床摆长测定方法，确定机床A轴摆动角度为θi,i＝1,2,…，n时标准球球心在机床坐标系Y、Z两轴方向上的坐标值，与机床A轴摆动角度为0°时标准球球心在机床坐标系Y、Z两轴方向上的坐标值的变化量实测值以及计算值，然后以摆长参数迭代初始值为迭代取值域圆心；以机床主轴装配累积误差作为迭代取值域的半径，以加工精度的十分之一作为迭代步长，以相应摆长参数下，n组变化量计算值![]()
和![]()
与n组变化量计算值![]()
和![]()
对应偏差的平方和为评判最优摆长参数指标，遍历迭代取值域后得到评判指标值最小的一组摆长参数。该方法相比于一般五轴联动数控机床摆长算法和检测方法，可明显提高加工精度。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人蔺小军;吴广;张军锋;赵涛;李婕;刘斌锋;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310068488.7
- 申请时间2013年03月04日
- 申请公布号CN103197601B
- 申请公布时间2016年03月09日
- 分类号G05B19/401(2006.01)I;
