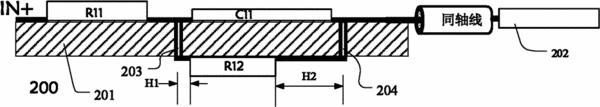

摘要:本发明提供了一种具有超低输入电容的有源差分探头,包括两个探头输入端子和一个具有双输入端的差分探头放大模块,每个探头输入端子与差分探头放大模块的一个输入端之间均包括串联连接的一个阻尼电阻和一个RC并联电路;RC并联电路由设置在绝缘基板上的输入电阻和输入电容并联连接构成;所述输入电容为微带交叉指型电容,由所述绝缘基板的顶层铜箔构成;所述输入电阻连接在第一过孔和第二过孔之间,且安装在所述绝缘基板底层的与所述微带交叉指型电容相对的位置上。本发明通过采用微带交叉指型电容作为输入电容,实现了探头的超低输入电容,也保证了两路输入电容的一致性。
- 专利类型发明专利
- 申请人北京普源精电科技有限公司;
- 发明人史慧;王悦;王铁军;李维森;
- 地址102206 北京市昌平区沙河镇踩河村156号
- 申请号CN201110449258.6
- 申请时间2011年12月29日
- 申请公布号CN103185818A
- 申请公布时间2013年07月03日
- 分类号G01R1/067(2006.01)I;
