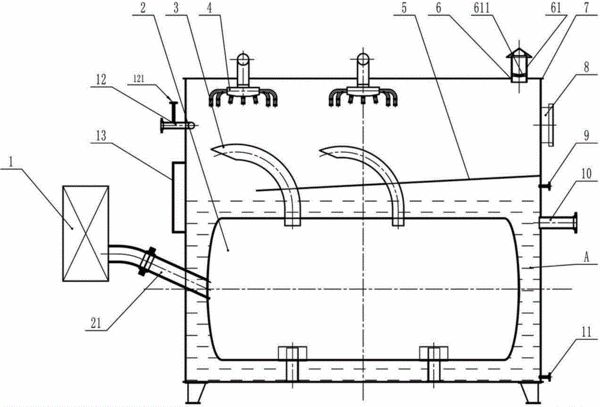

摘要:本发明提供一种冷凝热水锅炉,包括燃烧室和冷凝换热器,所述燃烧室置于所述冷凝换热器壳体内,该燃烧室前端有一个连接管道,该连接管道穿出所述冷凝换热器壳体用于与燃烧机连接;所述燃烧室的顶部筒壁上设有出烟口,在该出烟口上连接烟气导流弯管,该烟气导流弯管朝向该燃烧室的连接燃烧机的一端即前端弯曲,且其上的出烟端口朝斜下方开设。本发明通过设置特殊的烟气导流弯管,能够有效将高温烟气和锅炉给水进行直接接触换热,可以有效提高热效率、降低排出烟气的温度,可为采暖、工业、洗浴等企事业单位,提供可靠的热水。
- 专利类型发明专利
- 申请人北京博创家和节能技术有限公司;
- 发明人徐进廷;孙建涛;杨威;
- 地址100070 北京市丰台区科学城中核路1号01号楼10层
- 申请号CN201210282077.3
- 申请时间2012年08月09日
- 申请公布号CN103185396A
- 申请公布时间2013年07月03日
- 分类号F24H8/00(2006.01)I;F24H9/18(2006.01)I;
