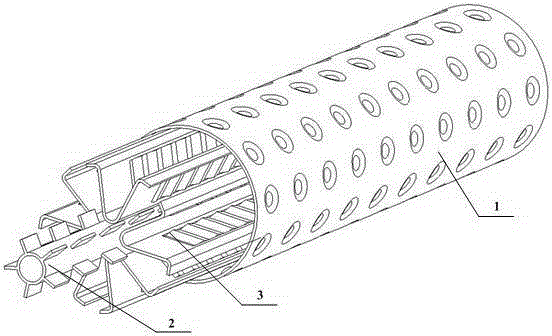

摘要：本发明提供了一种多向波纹内翅片管，包括外管，在外管的内周面均匀分布有多个多向波纹内翅片；所述多向波纹内翅片包括一个根部、两个直壁以及两个折弯，所述两个直壁上分布有多向波纹，同一直壁上的多向波纹的纹路趋势一致；所述折弯与所述外管的内表面钎焊；所述直壁沿所述外管径向伸展；所述外管与所述多向波纹内翅片形成多个平行流通通道。本发明所提供的多向波纹内翅片管结构形式多样，且易成型加工，与光管相比有效传热面积显著增大，能够强制引导管内流体介质流型，二次流增强、横向扰流加剧、湍流度加大、强力干扰流体介质边界层，达到高效强化传热的目的，同时管内纵向流动阻力可控，与普通内翅片管相比，相同热负荷，阻力显著降低。
- 专利类型发明专利
- 申请人南京工业大学;
- 发明人凌祥;柳林;
- 地址210009 江苏省南京市鼓楼区新模范马路5号
- 申请号CN201310134366.3
- 申请时间2013年04月18日
- 申请公布号CN103175429B
- 申请公布时间2016年02月03日
- 分类号F28F1/42(2006.01)I;
