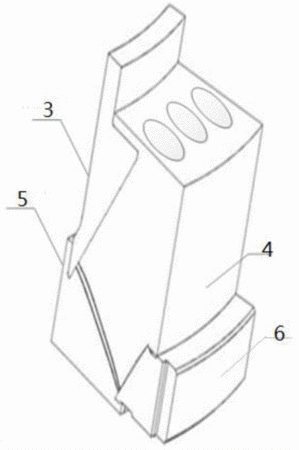

摘要：本发明提出了一种用于发动机喷嘴环磨粒流抛光的夹具，由上料缸和下料缸组成；上料缸由上圆环板、边圆环板以及上叶片仿形件组成；上圆环板开有若干磨粒流料孔；边圆环板为薄壁圆柱结构，一端与上圆环板外圆密封固定连接；上圆环板的一面密封固定若干个上叶片仿形件；下料缸由下圆环板和下叶片仿形件组成，下圆环板开有若干磨粒流料孔；下圆环板的一面密封固定若干个下叶片仿形件，下叶片仿形件与上叶片仿形件个数相同且位置对应，相对应的一对下叶片仿形件与上叶片仿形件处于同一平面内。本发明安装便捷，可应用于磨粒流加工，实现发动机钛合金喷嘴环的自动化加工，使叶片的表面质量稳定，显著降低了喷嘴环的表面粗糙度，提高了加工效率。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人赵涛;史耀耀;张军锋;王怀亮;辛红敏;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310068487.2
- 申请时间2013年03月04日
- 申请公布号CN103144046A
- 申请公布时间2013年06月12日
- 分类号B24C5/00(2006.01)I;
