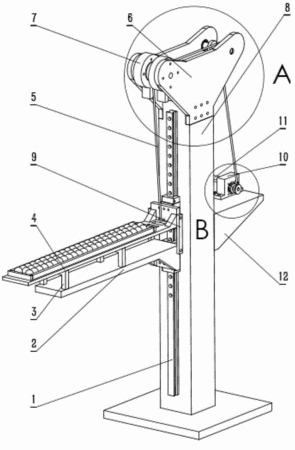

摘要：本发明涉及一种用于加工型材的支撑装置，支柱架为方形柱体，前后两面分别安装有竖直滑轨和电机；支柱架两侧面上方的传感器固定架上安装有一对张力传感器和支撑轴,电机输出轴与牵引绳绳箍固连，牵引绳另一端依次绕过支撑轴和张力传感器与支架臂连接板固连，支架臂连接板与滑块固连安装在滑轨上。利用张力传感器测量施加给型材的支撑力，通过电机控制支架臂在竖直方向上的位置，调整施加的支撑力，同时适应型材竖直位置调整的需求；支架臂组件采用万向轮结构，减少型材水平移动的阻力，适应型材水平位置调整的需求；支撑装置结构简单可靠，特别适用于多种在支撑过程中存在空间位置变化要求和支撑力变化要求的型材的支撑作业。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人张贤杰;王俊彪;曹小宝;胡松涛;谭浩;周建强;王兵;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201310086068.1
- 申请时间2013年03月18日
- 申请公布号CN103143942A
- 申请公布时间2013年06月12日
- 分类号B23Q1/76(2006.01)I;B23Q17/00(2006.01)I;B21D43/00(2006.01)I;
