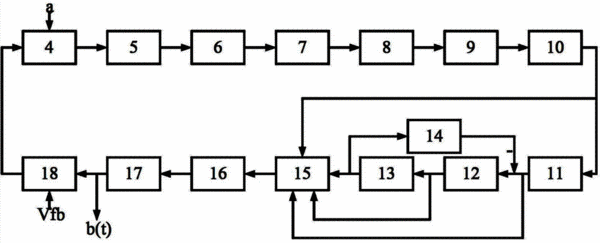

摘要：本发明公开了一种微机械加速度计的5阶连续低通谐振前馈型sigma-deltamodulator闭环控制电路，属于微机械加速度计加速度信号测量处理领域。电路，由电荷放大器5，高通滤波器6，二极管7，低通滤波器8，全差分放大器9，相位补偿电路10，积分电路Ⅰ11，积分电路Ⅱ12，积分电路Ⅲ13，增益器14，加法器15，比较器16，D触发器17，模拟开关18组成。本发明的有益效果：通过在积分环节加入局部负反馈，使得第二、第三个积分器可以等效为一个二阶谐振环节，该等效二阶谐振环节的谐振频率fR等于系统的理论带宽频率ft，这样能够有效降低系统理论带宽范围[0Hz,ftHz]内的噪声，提高信噪比。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人苑伟政;陈方;杜松杰;常洪龙;谢建兵;袁广明;
- 地址710072 陕西省西安市友谊西路１２７号
- 申请号CN201310021414.8
- 申请时间2013年01月21日
- 申请公布号CN103134950A
- 申请公布时间2013年06月05日
- 分类号G01P15/125(2006.01)I;
